Пошаговое руководство по намотке импульсного трансформатора для начинающих и профессионалов

Импульсные трансформаторы — это сердце и мозг практически любого современного электронного устройства, от зарядного устройства для смартфона до мощного сварочного аппарата. Их компактность, эффективность и способность работать на высоких частотах делают их незаменимыми компонентами в импульсных источниках питания (ИИП). Несмотря на их повсеместное распространение, найти готовый трансформатор с идеально подходящими параметрами для уникального проекта бывает сложно или экономически нецелесообразно. Именно поэтому умение самостоятельно рассчитывать и наматывать эти устройства является ценнейшим навыком для любого радиолюбителя или инженера-электронщика. Правильный подбор компонентов, от ферритового сердечника до обмоточного провода, является первым и ключевым шагом на этом пути, и найти всё необходимое можно на специализированных ресурсах, например, на https://radaelectron.ru, где представлен широкий ассортимент радиодеталей.

Что такое импульсный трансформатор и зачем его наматывать самостоятельно?

Прежде чем погрузиться в тонкости намотки, важно четко понимать, чем импульсный трансформатор (ИТ) отличается от своего низкочастотного «собрата», который мы привыкли видеть в старой бытовой технике. Основное отличие кроется в рабочей частоте. Если классические трансформаторы работают на частоте сетевого напряжения (50-60 Гц), то импульсные — на частотах от десятков килогерц до нескольких мегагерц. Это кардинальное различие определяет всю их конструкцию и используемые материалы.

Ключевое преимущество высокой частоты — возможность передавать ту же мощность при значительно меньших габаритах и весе сердечника. Именно поэтому зарядное устройство для ноутбука весит 200 граммов, а не 2 килограмма, как весил бы его аналог на 50 Гц.

Вместо массивных пластин из электротехнической стали в ИТ используются сердечники из ферритов — специальных керамических магнитных материалов с низкими потерями на высоких частотах. Это позволяет создавать компактные, легкие и высокоэффективные блоки питания, которые сегодня доминируют в мире электроники.

Основные отличия импульсного и низкочастотного трансформаторов

Для наглядности сведем ключевые различия в таблицу, которая поможет окончательно разобраться в особенностях этих двух типов устройств.

Итак, зачем же наматывать ИТ самостоятельно? Причин несколько:

• Отсутствие готового решения. Для уникальных или мелкосерийных проектов найти трансформатор с нужным соотношением напряжений, токов и мощностей практически невозможно.
• Оптимизация. Самостоятельная намотка позволяет идеально подогнать параметры трансформатора под конкретную схему, добившись максимального КПД и минимальных габаритов.
• Ремонт. Часто в вышедшей из строя технике сгорает именно трансформатор. Перемотав его, можно вернуть устройство к жизни, сэкономив на покупке нового.
• Обучение. Процесс расчета и намотки — это бесценный практический опыт, который глубоко погружает в принципы работы импульсной техники.

Подготовка к намотке: расчет и выбор компонентов

Качественный результат на 90% зависит от подготовительного этапа. Спешка здесь неуместна. Прежде чем взять в руки провод и каркас, необходимо провести точные расчеты и подобрать правильные материалы. Пропуск этого шага или небрежное отношение к нему гарантированно приведет к разочарованию: трансформатор либо не будет работать вовсе, либо его параметры будут далеки от требуемых, что может повлечь за собой выход из строя других элементов схемы.

Этап 1: расчет трансформатора — основа основ

Это самый сложный и ответственный этап, пугающий многих новичков. Однако сегодня существует множество программных калькуляторов, которые значительно упрощают эту задачу (например, программы от производителей микросхем ШИМ-контроллеров, такие как PI Expert, или универсальные утилиты вроде ExcellentIT). Вне зависимости от используемого инструмента, для расчета вам потребуется исходный набор данных:

1. Топология импульсного преобразователя. Это ключевой параметр. Расчет для обратноходового (Flyback), прямоходового (Forward) или двухтактного (Push-Pull, Half-Bridge, Full-Bridge) преобразователя будет кардинально отличаться.
2. Входное напряжение. Необходимо указать диапазон — минимальное и максимальное значение (например, 180-265 В для сети переменного тока после выпрямителя).
3. Выходные параметры. Для каждой вторичной обмотки нужно задать требуемое напряжение (Uвых) и максимальный ток нагрузки (Iвых).
4. Частота преобразования (f). Она определяется используемым ШИМ-контроллером и обычно лежит в диапазоне от 30 до 200 кГц.
5. Планируемый КПД. Обычно задается на уровне 85-95%. От этого зависит расчетная входная мощность.

На выходе программы расчета вы получите все необходимые данные для намотки: типоразмер сердечника, количество витков и диаметр провода для каждой обмотки, а также величину немагнитного зазора в сердечнике (если он требуется для вашей топологии).

Точный расчет — это не рекомендация, а строгое требование. Ошибка в расчете числа витков или индуктивности приведет в лучшем случае к неработоспособности схемы, а в худшем — к выходу из строя силовых ключей.

Этап 2: выбор ферритового сердечника

Сердце любого ИТ — его магнитопровод. Он выбирается на основе расчетной габаритной мощности и рабочей частоты. Ферритовые сердечники бывают разных форм и размеров, и каждая имеет свои особенности.

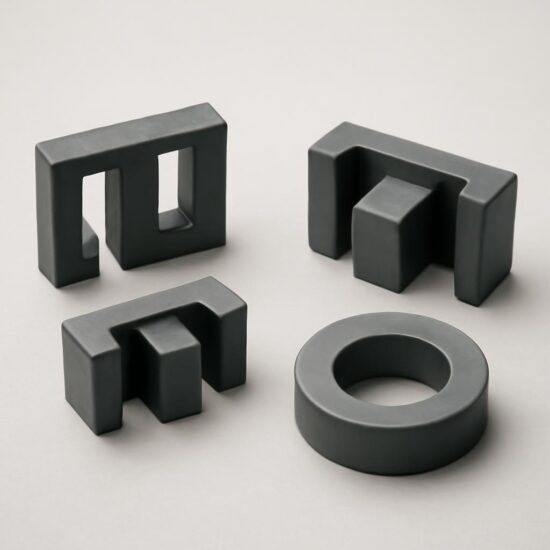

Популярные конфигурации ферритовых сердечников: Ш-образные (EE, EFD), ETD и тороидальные (кольца)

Основные типы сердечников:

• Ш-образные (E, EE, EF, EFD): Самый распространенный и универсальный тип. Простой каркас, легкость намотки и сборки делают их фаворитами как для любительских, так и для промышленных применений.
• ETD (Economic Transformer Design): Оптимизированная форма с круглым центральным стержнем. Обеспечивает лучшее заполнение окна медью и более эффективный отвод тепла. Отличный выбор для мощных преобразователей.
• RM (Rectangular Modul): Компактные сердечники с хорошими экранирующими свойствами и высокой удельной мощностью. Удобны для монтажа на печатную плату.
• Тороидальные (кольца): Обладают наилучшими магнитными характеристиками и минимальным полем рассеяния, что снижает уровень помех. Однако их намотка, особенно ручная, более трудоемка.

Важный аспект — материал феррита (например, N87, N97, PC40). Он выбирается в зависимости от рабочей частоты и температуры. Для большинства задач в диапазоне 50-200 кГц подойдет популярный и доступный материал N87. Также стоит упомянуть о немагнитном зазоре. В обратноходовых (Flyback) преобразователях трансформатор не только трансформирует напряжение, но и накапливает энергию. Для этого в центральный стержень сердечника вводится зазор, который предотвращает насыщение феррита. Его величину также дает программа расчета, а физически он создается либо покупкой сердечника с уже готовым зазором (gapped), либо прокладыванием диэлектрической прокладки (например, из каптоновой ленты) между половинками сердечника.

Этап 3: выбор обмоточного провода и изоляции

Выбор провода не менее важен, чем выбор сердечника. Его диаметр определяется током, протекающим через обмотку. Однако в высокочастотных цепях всё усложняется из-за двух физических явлений: скин-эффекта и эффекта близости.

Скин-эффект — это тенденция переменного тока высокой частоты протекать преимущественно по поверхности проводника, а не по всему его сечению. Эффект близости заставляет ток в соседних проводниках концентрироваться на прилегающих друг к другу сторонах. Оба эффекта увеличивают активное сопротивление провода и приводят к дополнительным потерям и нагреву.

Из-за этих явлений использовать толстый монолитный провод для высокочастотных обмоток неэффективно. Вместо этого применяют следующие решения:

• Провод в несколько жил. Обмотку наматывают не одним толстым проводом, а жгутом из нескольких более тонких, изолированных друг от друга проводов. Суммарное сечение жгута должно соответствовать расчетному, но площадь поверхности проводников увеличивается, что снижает потери.
• Литцендрат (Litz wire). Это идеальный, но и самый дорогой вариант. Литцендрат представляет собой провод, состоящий из множества тончайших изолированных эмалью жилок, сплетенных особым образом (транспонированных). Такая структура обеспечивает равномерное распределение тока по всему сечению даже на очень высоких частотах.

Для низковольтных и сильноточных вторичных обмоток (например, 5В 10А) часто используют не провод, а медную фольгу или ленту подходящей толщины и ширины. Это позволяет максимально заполнить окно сердечника и обеспечить низкое сопротивление обмотки.

Что касается изоляции, то здесь компромиссы недопустимы, особенно между первичной (сетевой) и вторичными обмотками. Используйте только качественные материалы, рассчитанные на высокие температуры и напряжения:

1. Полиэфирная (лавсановая) лента (PET). Желтая или прозрачная лента, стандарт де-факто для межслойной и межобмоточной изоляции. Выдерживает температуру до 130-155 °C.
2. Полиимидная (каптоновая) лента. Янтарно-золотистого цвета. Обладает превосходной термостойкостью (до 260 °C и выше) и электрической прочностью. Обязательна для ответственных и высокотемпературных узлов.

Никогда не используйте обычную ПВХ-изоленту для намотки трансформаторов! Она не рассчитана на рабочие температуры и напряжения, может расплавиться, что приведет к короткому замыканию и пожару.

Технология намотки: от первого витка до сборки

Итак, все расчеты сделаны, компоненты закуплены. Наступает самый интересный этап — непосредственная намотка. Здесь важны аккуратность, терпение и внимание к деталям. Вам понадобится каркас сердечника, сам сердечник, провод, изоляционные ленты, паяльник, флюс для пайки эмальпровода и, желательно, простое намоточное приспособление (хотя можно обойтись и без него).

Шаг 1: подготовка каркаса

Перед началом намотки осмотрите каркас. На нем не должно быть острых краев или заусенцев, которые могут повредить изоляцию провода. Если выводы каркаса будут использоваться для подключения обмоток, их следует залудить. Закрепите каркас на намоточном станке или просто держите его в руке, если станка нет.

Шаг 2: намотка первичной обмотки

Как правило, намотку начинают с той обмотки, у которой больше витков, либо с части первичной обмотки (в некоторых топологиях, например, квазирезонансных). Это обеспечивает более равномерное магнитное поле.

Процесс выглядит так:

1. Закрепите начало провода на одном из выводов каркаса (или просто оставьте свободный конец достаточной длины). Сделайте пару оборотов провода вокруг вывода и, если возможно, пропаяйте.
2. Начинайте укладывать витки — плотно, ровно, один к другому, без перехлестов и зазоров. Это называется «витковой укладкой». Каждый виток должен лежать рядом с предыдущим.
3. Если обмотка не помещается в один слой, необходимо наложить слой межслойной изоляции. Одного-двух оборотов лавсановой ленты будет достаточно. Изоляция должна быть немного шире, чем сама намотка, чтобы создать защитные «щечки».
4. Наматывайте следующий слой в обратном направлении, стараясь укладывать витки в ложбинки между витками предыдущего слоя. Это обеспечивает самую плотную укладку.
5. После намотки последнего витка закрепите конец провода на соответствующем выводе каркаса и отрежьте провод с запасом.

Очень важно вести точный подсчет витков. Используйте механический или электронный счетчик, либо просто отмечайте каждые 10 витков на бумаге.

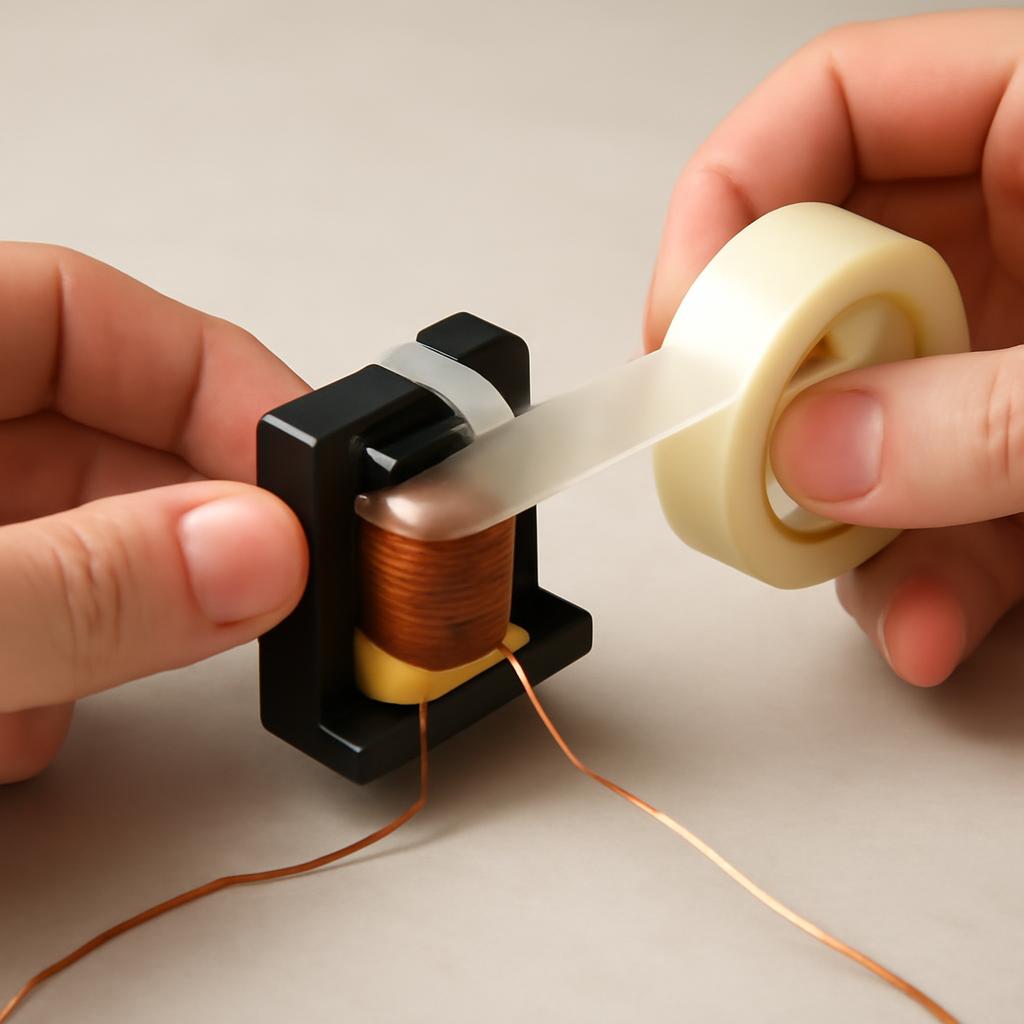

Аккуратная витковая укладка и использование изоляционной ленты — залог качества и надежности трансформатора

Шаг 3: межобмоточная изоляция

Это критически важный этап для обеспечения безопасности. Между первичной (сетевой) и вторичными обмотками должна быть усиленная изоляция. Обычно это 3-4 слоя лавсановой или 2-3 слоя каптоновой ленты. Изоляция должна полностью покрывать нижележащую обмотку и заходить на щечки каркаса, чтобы исключить любой возможный контакт.

Шаг 4: намотка вторичных обмоток

Вторичные обмотки наматываются поверх первичной и межобмоточной изоляции. Технология та же: плотная, аккуратная укладка витков. Если вторичных обмоток несколько, их разделяют одним-двумя слоями изоленты.

Для сильноточных обмоток, которые мотаются жгутом из нескольких проводов или лентой, особенно важна равномерность намотки. Жгут нужно периодически слегка скручивать, чтобы провода менялись местами (внешние становились внутренними и наоборот), что дополнительно снижает эффект близости.

Особое внимание уделите направлению намотки. Все обмотки, которые должны быть синфазны (их начало и конец отмечены точками на схеме), необходимо мотать в одном направлении. Если одна из обмоток должна быть противофазной, ее мотают в противоположную сторону.

После намотки последней обмотки, покройте ее двумя-тремя слоями финальной внешней изоляции. Это защитит трансформатор от механических повреждений и придаст ему законченный вид.

Шаг 5: сборка и проверка

Осталось самое простое. Зачистите концы обмоток от эмали (механически скальпелем или термически с паяльником и специальным флюсом) и припаяйте их к выводам каркаса. Вставьте половинки ферритового сердечника в каркас. Если требуется зазор, не забудьте установить диэлектрическую прокладку. Стяните половинки сердечника специальной пружинной скобой или обмотайте их несколькими слоями каптоновой или армированной стекловолокном ленты.

Перед установкой в схему крайне желательно проверить трансформатор.

• Прозвонка обмоток. Убедитесь, что все обмотки имеют низкое сопротивление и нет обрывов.
• Проверка изоляции. С помощью мегаомметра (если есть) или мультиметра в режиме измерения сопротивления (на максимальном пределе) проверьте отсутствие контакта между первичной и вторичными обмотками, а также между обмотками и сердечником. Сопротивление должно быть бесконечным.
• Измерение индуктивности. Если у вас есть LCR-метр, измерьте индуктивность первичной обмотки. Она должна соответствовать расчетному значению с допустимым отклонением 10-20%.

Если все проверки пройдены, ваш импульсный трансформатор готов к работе!

Основные ошибки при изготовлении импульсных трансформаторов, приводящие к их неисправности

Тонкости и нюансы: как избежать ошибок и повысить качество

Даже при наличии точных расчетов и качественных материалов, конечный результат во многом определяется мастерством и аккуратностью исполнителя. Дьявол, как известно, кроется в деталях. Несоблюдение, казалось бы, незначительных нюансов может привести к снижению КПД, появлению акустического шума, перегреву и, в конечном итоге, к выходу трансформатора из строя. Рассмотрим ключевые аспекты, на которые стоит обратить особое внимание для получения профессионального результата.

Фазировка обмоток: критически важный аспект

Правильная фазировка (определение начала и конца обмоток) — это альфа и омега корректной работы всего преобразователя. На принципиальных схемах начало синфазных обмоток обычно помечается точками. При намотке необходимо строго следовать этому правилу. Все обмотки, отмеченные как синфазные, должны быть намотаны в одном и том же направлении (например, по часовой стрелке). Если какая-то обмотка противофазная, ее мотают в обратную сторону.

Как это выглядит на практике?

1. Определите для себя условное «начало» и «конец» каркаса.
2. Начинайте все «начальные» выводы (помеченные точкой) с одной стороны каркаса, а «конечные» — с другой.
3. Всегда мотайте в одном физическом направлении (например, от себя).

Если вы запутались или ремонтируете трансформатор без схемы, определить фазировку можно экспериментально. Для этого на одну из обмоток (например, первичную) подают короткий импульс от низковольтного источника (батарейка 1.5 В), а к выводам другой обмотки подключают вольтметр в режиме измерения постоянного напряжения. Кратковременное отклонение стрелки или появление значения на дисплее в одну сторону при подключении и в другую при отключении батарейки укажет на синфазность выводов.

Экранирующая обмотка: борьба с помехами

В современных импульсных источниках питания большое внимание уделяется электромагнитной совместимости (ЭМС). Одной из основных проблем является емкостная связь между высоковольтной первичной и низковольтной вторичной обмотками. Через эту паразитную емкость высокочастотные помехи из первичной цепи проникают во вторичную и далее в нагрузку. Для борьбы с этим явлением применяется электростатический экран (или щит Фарадея).

Экран представляет собой один незамкнутый виток из медной фольги, который прокладывается между первичной и вторичной обмотками.

• Он должен покрывать всю ширину намотки.
• Крайне важно, чтобы виток не был замкнутым, иначе он превратится в короткозамкнутый виток, который выведет трансформатор из строя. Между началом и концом фольги должен оставаться зазор.
• Вывод от экрана (обычно от его начала) подключается к «чистой» земле — первичной или вторичной, в зависимости от топологии и требований к подавлению помех. Чаще всего его подключают к положительной шине выпрямленного сетевого напряжения.

Использование экрана значительно снижает уровень синфазных помех и является обязательным атрибутом качественных блоков питания.

Пропитка лаком: финальный штрих для надежности

Хотя для многих любительских конструкций этот шаг опускают, пропитка трансформатора специальным лаком или компаундом — это признак профессионального подхода. Что это дает?

• Механическая фиксация. Лак намертво склеивает витки между собой и с каркасом, предотвращая их вибрацию. Это основное средство борьбы с акустическим шумом (свистом), который возникает из-за магнитострикционных эффектов.
• Улучшение теплоотвода. Лак заполняет воздушные пустоты между витками, которые являются плохими проводниками тепла. Это улучшает передачу тепла от центра обмоток к поверхности и снижает общую рабочую температуру.
• Влаго- и виброзащита. Сплошная оболочка защищает обмотки от воздействия влаги, пыли и механических вибраций, что многократно повышает надежность и долговечность изделия.

Для пропитки используют специальные электроизоляционные лаки (например, КО-916К, МЛ-92) или эпоксидные компаунды. Процесс обычно включает погружение трансформатора в лак с последующей вакуумной обработкой (для удаления пузырьков воздуха) и термической сушкой в печи.

Типичные проблемы и методы их решения

Даже при тщательном соблюдении технологии могут возникнуть проблемы. Умение их диагностировать и устранять — важный навык. В таблице ниже сведены наиболее распространенные неисправности и их причины.

Современные тенденции и будущие технологии в намотке

Мир силовой электроники не стоит на месте. Требования к компактности, эффективности и мощности импульсных источников питания постоянно растут. Это стимулирует разработку новых материалов, конструктивных решений и технологий намотки, которые еще несколько лет назад казались экзотикой, а сегодня активно входят в практику.

Планарные трансформаторы: будущее уже здесь

Одним из самых перспективных направлений является развитие планарных трансформаторов. В отличие от классической объемной намотки проводом, в планарных трансформаторах обмотки выполняются в виде плоских спиральных дорожек непосредственно на многослойных печатных платах или на тонких медных листах, которые затем укладываются слоями вместе с тонкими ферритовыми пластинами.

Ключевые преимущества планарной технологии:

• Исключительная компактность. Планарные трансформаторы имеют очень малую высоту, что идеально для низкопрофильных устройств.
• Превосходный теплоотвод. Большая площадь поверхности обмоток и прямой контакт с ферритом и платой обеспечивают эффективное рассеивание тепла.
• Высокая повторяемость параметров. Технология печатных плат гарантирует практически полную идентичность изделий, что невозможно при ручной намотке.
• Минимальные индуктивности рассеяния и потерь. Точная геометрия проводников позволяет добиться идеальной связи между обмотками.

Конечно, самостоятельно изготовить такой трансформатор в домашних условиях практически невозможно, это требует сложного технологического процесса. Однако их появление на рынке знаменует важный тренд на интеграцию и миниатюризацию компонентов силовой электроники.

Новые материалы: нитрид галлия (GaN) и карбид кремния (SiC)

Косвенно, но очень сильно на конструкцию трансформаторов влияют новые полупроводниковые материалы, такие как GaN и SiC. Транзисторы на их основе способны работать на значительно более высоких частотах (сотни кГц и даже МГц) и с меньшими потерями, чем традиционные кремниевые (Si) MOSFET.

Переход на более высокие частоты позволяет использовать еще более миниатюрные ферритовые сердечники для передачи той же мощности. Это открывает путь к созданию сверхкомпактных и эффективных зарядных устройств и блоков питания, которые мы все чаще видим на рынке.

Однако повышение частоты предъявляет еще более жесткие требования к самим трансформаторам: потери в феррите и в обмотках растут с частотой. Это заставляет инженеров искать новые марки ферритов с низкими потерями, использовать исключительно литцендрат и максимально оптимизировать конструкцию для минимизации паразитных емкостей и индуктивностей. Таким образом, развитие полупроводников напрямую толкает вперед и технологию изготовления магнитных компонентов.

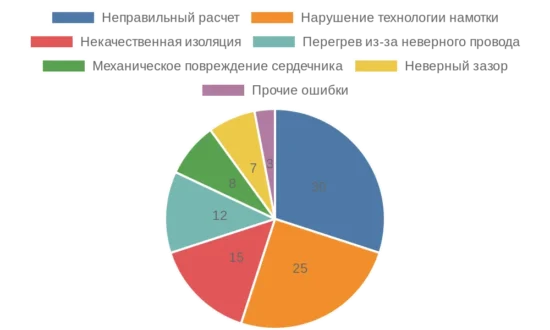

Распределение использования различных топологий преобразователей, для которых рассчитываются и наматываются импульсные трансформаторы

Часто задаваемые вопросы (FAQ)

Заключение

Самостоятельная намотка импульсного трансформатора — это не просто способ решить конкретную техническую задачу, но и увлекательный процесс, который открывает двери в мир современной силовой электроники. Он требует аккуратности, терпения и понимания физических процессов, но результат — полностью кастомизированный и высокоэффективный компонент — того стоит. Мы рассмотрели все этапы: от теоретических расчетов и подбора материалов до практических техник намотки и методов борьбы с распространенными ошибками.

Не бойтесь экспериментировать, начинайте с простых проектов и постепенно усложняйте задачи. Каждый намотанный трансформатор будет лучше предыдущего, а полученный опыт станет бесценным активом в вашей инженерной или любительской практике. Вооружившись знаниями из этой статьи, необходимыми компонентами и желанием творить, вы сможете создать сердце для любого вашего электронного устройства. Удачи в ваших проектах!
